米国 LVS : GS1認定   バーコードグレード検証・分析用卓上検査機     高速インラインタイプは、多列・混在コード、1-D、2-D全グレード検証を300M/分の高速処理、全ログ保存      同時に汚れ検査、インクジェットストリーカーチェック可能     ラベルプリンターに連動してラベル発行時に全品質検査



世界で最初に、GS1認定取得したオムロンは、高速インライン(ウェブ・シート)、ラベルプリンター連動、製品ラベル品質検証など作業工程において、全てのコードをグレード検証しながら、同時に英数文字のOCR/OCV処理とそのデータマッチング、印刷面汚れ・キズの検査をも行なう「100%品質検証システム」と進化しtました。



  関連業界リンク
ロールインスペクション管理システム

GS1.com




LVS 7000 インライン バーコード検証、印刷印字品質検証システム




Automated Roll Inspection Mapping System (RIMS)   -- (ロールインスペクション自動マッピングシステム)
RIMS とは、オペレータが巻き取り機やスリッター機上の検査装置を使うことによって、ラベルが要求通りの品質であるか否かの判断を行ない、それが複数の製品ロール、即ち作業全体を通して管理できるシステムであることを意味しています。

全エラーのデータ保存

エラーの良否判断の基準設定 エラーごとに内容を付記

パスワード保護機能付き、検査報告書の全履歴管理

• 21 CFR Part 11 : 米国連邦規則21条第11章  (電子記録・電子署名に関する規制条例)準拠
エラー部の手動フラッギング機能 (インクジェット等によるマーキング不要



当LVS7000システムは、機械にひとたび搭載されると、オペレータはソフトウエアを立ち上げ、新規作業の編集或いは既存ファイルの再利用で、製品に対する同期取りが完了し、運転指示すれば当システムは検証し始め、エラーデータ保存、検証結果の全保存という、後にRIMSとして活用できるデータを自動作成します。

 「LVS® 7000 は、ウェブ或いはシートの進行幅方向に対して、検査領域がいくつあっても、
また進行方向に対しても、どんなピッチでも、読取り・検証・必要に応じて照合ができます。」

納入実績 欧米で許可を得られたユーザーの一部をリストします。
運転中のビデオを閲覧 : 当社において御社見本を同ビデオのような状態で、いつでも見学可能です。

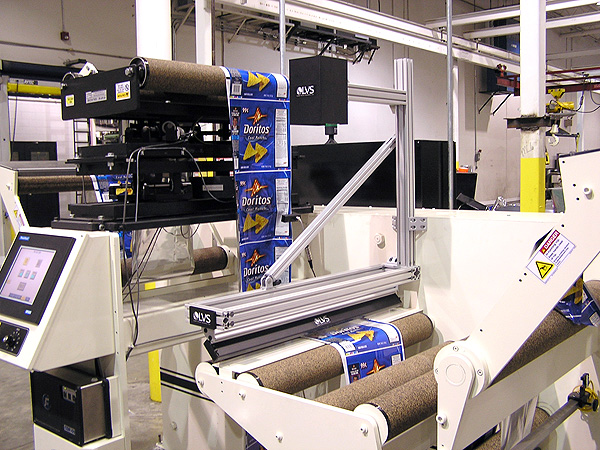

オフライン輪転加工機に搭載

ラベル印刷、フォーム印刷、PTP用グラビア輪転機に搭載可能

高速データ印字ラインに搭載
データ印字直後に、インライン バーコードグレード検証

高速データ印字ラインに搭載
DOMINOインクジェットシステムと連動。
データ印字直後に、ナンバーリング OCR/OCV検証

ラベル二次加工ラインにデータ印字と同時に搭載

インクジェット印字、ラミネート、ダイカット等と連動運用

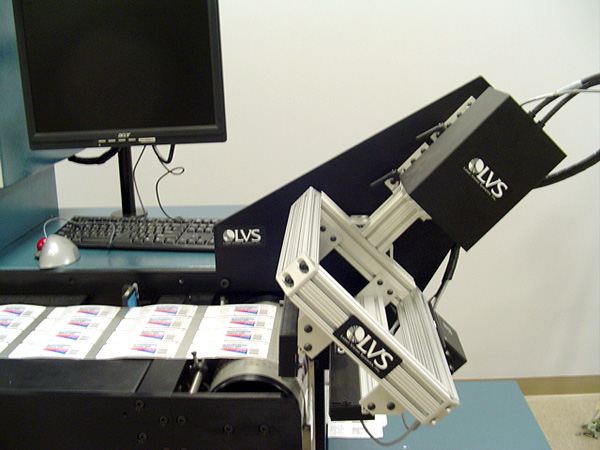

ラベル 二次加工機に搭載
ラベル用スリッター、検品巻取り機

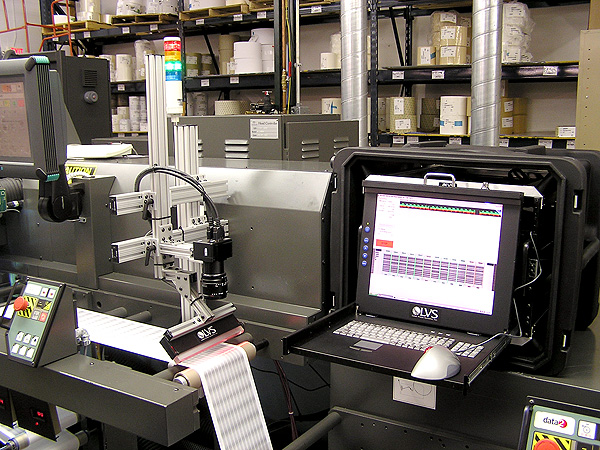

フォーム印刷用データ印字ライン上でインライン検証

ビジイネスフォーム 二次加工機に搭載
フォーム印刷用データ印字ライン上でインライン検証

ラベル輪転機オンライン仕様 :

ラベル印刷、フォーム印刷、PTP用グラビア輪転機に搭載可能
ラベル輪転機オンライン仕様 :

ラベル印刷、フォーム印刷、PTP用グラビア輪転機に搭載可能

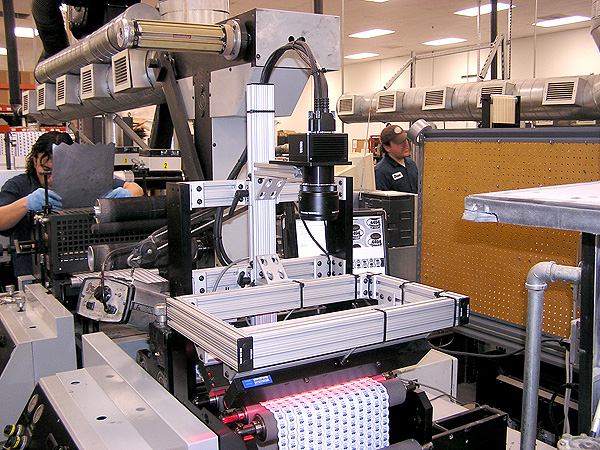

ナローウェブ輪転加工機 オンライン仕様 :

ラベル印刷、フォーム印刷、フレキシブルパッケージ

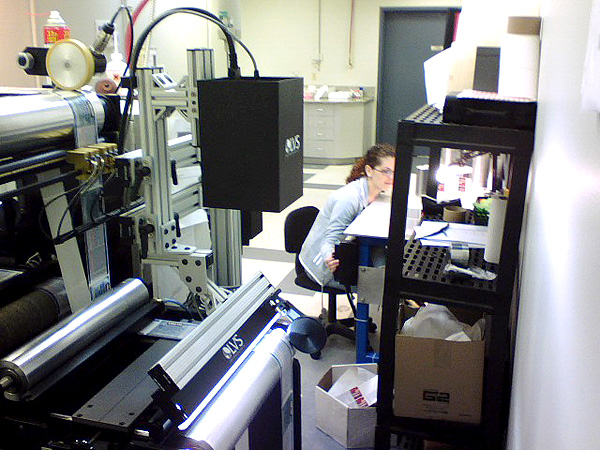

ラベル検品機に搭載  :
ラベル輪転機オンライン仕様 :

ラベル印刷、フォーム印刷、PTP用グラビア輪転機に搭載可能
横型ラベル検品機にの搭載可能  :

  搭載機画像へリンク
フィルム包剤印刷加工
・パッケージ加工ライン
オフライン加工機
ラベル印刷機
スリッター
データプリンター
検品機
巻き替え機
・パッケージライン

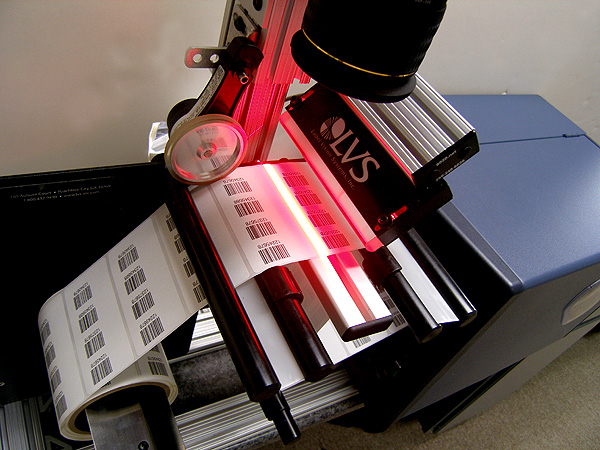

ラベルプリンター




輪転機取り付け図

インクジェット印刷検証

検査カメラ

Click Images above
for full size





LVS 7000でなにができるか?
LVS LVS7000カタログ.
LVS LVS7000 詳細説明
